底盘及上装配置图文说明

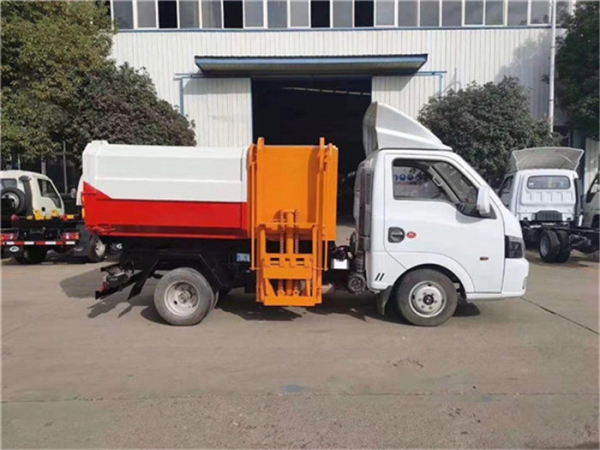

侧挂桶垃圾车上装组成：挂桶式垃圾车箱体采用优质碳钢制作，整体为密封式结构，在箱体前部设有进料箱盖，侧面设有自装料装置，箱体后部设有卸料门。自装料装置（挂桶提升机构）设在箱体的前部侧面，由支架、油缸、链条结构、吊钩等组成。此装置可将外部垃圾桶内的垃圾提升装入箱体内。液压系统由油箱、油泵、多路换向阀、液压缸、滤油器和高压软管组成，该系统能实现装卸垃圾的各种专用功能。操作系统通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成装料和卸料工作。
侧挂桶垃圾车特点：一个车能配几十个垃圾桶，适用于全国通用标准的垃圾桶：铁桶、塑料桶，铁桶产品规格：总高：860mm,上口直径：665mm,下口直径575mm,容量240升，铁桶重量：28公斤，下面三个脚轮。能实现一台车与多个垃圾桶联合作业，循环运输，充分提高了车辆的运输能力，特别适用于短途运输，如环卫部门对城镇垃圾的清理、运输等。
侧挂桶垃圾车检测认证：通过了ISO9001质量认证、CCC认证,并积极推行TS16949、IS014000等认证体系。
侧挂桶垃圾车包装与运输：车辆无外包装，选择整车运输，客户可以自己来我公司提车，也可以选择物流或者我公司专业车队运输，具体费用请来电咨询138 8686 5502 刘经理。
【整车技术参数】 |
产品** | 东风牌 | 公告批次 | 328 |
产品名称 | 自装卸式垃圾车 | 产品型号 | 自装卸式垃圾车 |
总质量(Kg) | 3495 | 罐体容积(m3) |
|
额定载质量(Kg) | 1015 | 外形尺寸(mm) | 5070,4870×1660×2050 |
整备质量(Kg) | 2350 | 货厢尺寸(mm) | ×× |
额定载客(人) |
| 准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) | 2 | 鞍座**大载质量(Kg) |
|
接近角/离去角(°) | 21/22 | 前悬/后悬(mm) | 1181/1089 |
轴荷(Kg) | 1300/2195 | **高车速(Km/h) | 100 |
备注 | 1、自卸方式:后卸。仅选用2600mm和2800mm轴距,整车长/轴距的对应关系为(mm):5070/2800,4870/2600。2、发动机LJ4A15Q6,对应油耗值为(L/100km):9.1。3、ABS型号及厂家:APG3550500A,浙江亚太机电股份有限公司。4、该车装备有挂桶提升机构及后倾卸式车厢,实现自装卸功能,该车主要用于城市生活垃圾收集运输。 |
【底盘技术参数】 |
底盘型号 | EQ1035SJ16QC | 底盘名称 | 轻型载货汽车底盘 |
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
轴数 | 2 | 轮胎数 | 6,4 |
轴距 (mm) | 2600,2800,3000,3200,2700,3300,2850,2900,3180,3600 |
轮胎规格 | 175R14LT
8PR,185R15LT 8PR |
钢板弹簧片数 | 3/5,6/7 | 前轮距(mm) | 1369 |
燃料种类 | 汽油 | 后轮距(mm) | 1214,1314,1242,1342 |
排放依据标准 | GB18352.6-2016国Ⅵ |
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
LJ4A15Q6 DAM16KLQ | 柳州五菱柳机动力有限公司 哈尔滨东安汽车动力股份有限公司 | 1499 1597 | 83 90 |
东风/汽油后双轮/4立方，采用东风原厂底盘，单排可翻转驾驶室，豪华内饰带空调，云内127马力（全柴115马力或朝柴130马力，玉柴140马力发动机）3308轴距，5档变速箱，700轮胎，箱体容积7.5立方。
侧装压缩式垃圾车是通过拉杆提升垃圾桶自动倒入垃圾，并往车厢后方推动挤压垃圾，达到压缩垃圾的目的，压缩原理是采用机、电、液压联动**系统，通过填装器和推铲等装置实现垃圾倒入，压碎或压扁，并将垃圾挤入车厢并压实和推卸。其特点是：压缩比大、装载量高，装载量相当于同吨级非压缩垃圾的两倍半。
侧装挂桶垃圾车（以下简称垃圾车）:
用于城镇桶装生活垃圾物的收集、运输、卸料作业的专用车辆。装满垃圾的垃圾桶被车载提升机倒入车箱内，并通过卸料推板将箱内垃圾从前推到后，从而使垃圾较高密度、较均匀地分布在车箱内，直**装满为止；该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式，其专用装置的功能均以汽车发动机为动力，通过电控气、气控液或手动来**液压多路阀使各液压元件执行各种动作。车辆的箱体及污水箱均采用优质炭钢板全密封焊接结构，具有强度高、重量轻、不产生二次污染等优点。
该系列车型配装垃圾桶提升翻转机构，适用于120 升、140 升、240 升等塑料垃圾桶或金属垃圾桶。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。
服务承诺
售后服务： 底盘和上装三包售后服务一年或三万公里
付款方式： 预付定金生产，提车前付清余款 分期付款（手续简单）
分期付款： **付比率30%
运输方式： 来公司自提或公司物流部门代送车
郑重承诺：凡属本公司销售的产品，均保证全国上牌，如因我公司车辆问题不能上牌，将全额退款并赔偿客户损失。所有车型均采用原装底盘，我公司对产品质量严格把关，产品售后由我公司负责到底。上装部分免费保修一年，售后服务省内24小时到达，省外48小时到达，终身提供技术指导，终身配件成本供应。
快捷高效的售后服务：
1、售后服务：专用改装部份：由我公司派专业人员上门维修、更换费用全免。（24小时内到场，节假日客流高峰48小时内到场）。底盘部分：依照行业相关规定国内三包一年或三万公里。由底盘生产厂家设在全国的服务站保养、维修。
2、终身保修。超过包修期内的产品，需更换配件的只收取相关成本费。
3、免费培训操作员：
⑴ 由我厂安排**工程师现场指导，学习理论及实际操作；
⑵ 掌握专用车的基本理论，性能以及功能；
⑶ 按程序能熟练的操作；
⑷ 能进行正常的日常维护，排除一般技术故障。
