 蓝牌7.5方挂桶压缩车

蓝牌7.5方挂桶压缩车

  所属型号 挂桶垃圾车

  •  联系人:刘经理
  •  手机:138-8686-5502
  •  QQ:2982180336
  •  微信:138-8686-5502要购车就扫我
  •  地址:湖北省随州市南郊程力汽车工业园

优惠活动:5千-5万

全方位高清图展示

车型详情

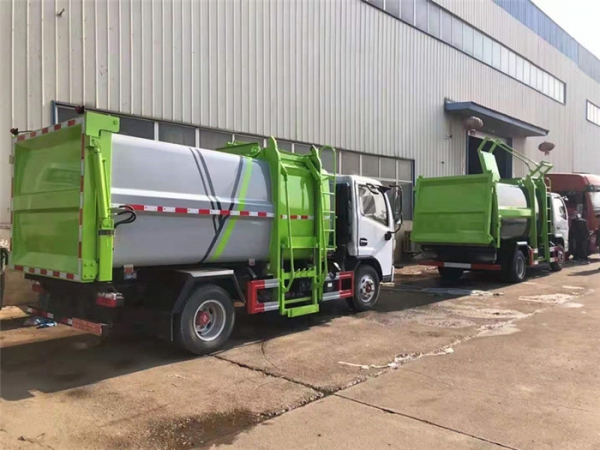

蓝牌7.5方挂桶压缩车

PRODUCTS TITLE

性 能 :本公司生产的垃圾车系列产品,挂桶垃圾车又称为自装卸式垃圾收集车,是收集、中转清运垃圾,避免二次污染,新农村环境整治的新型环卫车辆。本产品主要用于各环卫市政及大型厂矿部门运载各种垃圾,可按用户要求改装成各专用用途垃圾车本公司产品全面通过ISO9001-2000国际质量体系认证,是湖北省知名品牌,湖北省质量信得过产品。

底盘及专用配置:东风7立方挂桶式垃圾车,采用朝柴130马力(云内127马力、玉柴140马力)国六柴油发动机 ,轴距3308mm,带方向助力,原厂独有变速箱取力器,7.00R16轮胎,5挡变速箱,ABS、中控锁,电动玻璃、定速巡航,LED日间行车灯、空调。箱体容积7立方,箱体采用武钢优质碳钢板(边3底4),提升机构为进口提升机,(部分液压系统采用进口液压配件),可挂国际240升塑料垃圾桶(或铁垃圾桶装置),车厢液压(双有液压缸)举升,后盖可打开自卸。

产品特点:自装卸式垃圾车具有整体结构设计合理紧凑;装卸垃圾自动化;使用效率高,厢体采用轻量化设计、运载量大、封闭性能好;安全、节能、环保等优点明显。自装卸式垃圾车可以机械化自动装卸垃圾,实现垃圾密封化运输,有效地防止垃圾对人和环境的污染,提高汽车的运载效率,是一种安全、节能、环保、高效的新型环卫专用车,自装卸式垃圾车是由密封式垃圾厢、液压系统、操作系统组成,能配几十个垃圾桶,实现一车与多个垃圾桶联合作业,厢体上的液压升降装置可将垃圾桶吊上、放下,上下升降,上下一次工作循环时间为50S,密封式厢体环保卫生,可避免二次污染。其自装式的挂桶装置可直接将路边的垃圾桶挂在上面用提升机直接到在垃圾箱体里面,适用与小区物业,城市街道,各类厂区的垃圾收集。

【整车技术参数】

产品**

东风

公告批次

334(扩展)

产品名称

自装卸式垃圾车

产品型号

自装卸式垃圾车

总质量(Kg)

4495

罐体容积(m3)


额定载质量(Kg)

265

外形尺寸(mm)

5995,5637,5387×2250×2650

整备质量(Kg)

4100

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2

鞍座**大载质量(Kg)


接近角/离去角(°)

27.7/13,27.7/13,27.7/13

前悬/后悬(mm)

1055/1632,1055/1632,1055/1632

轴荷(Kg)

1600/2895

**高车速(Km/h)

110

备注

1、防护材料:Q235B碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):120×50,后下部防护离地高度(mm):440。2、ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。3、整车长/轴距/前悬/后悬对应关系(mm)为:5995/3308/1632;5637/2950/1632,5387/2700/1632。4、发动机/油耗值(L/100km)对应为:CA4DB1-11E6/11.4,CY4BK161/11.4,CY4BK461/11.4,D20TCIF1/11.4,YCY24140-60/11.4,ZD30D16-6N/11.4。5、专用装置:挂桶机构,主要用于城镇环卫桶装生活垃圾的收集与运输。6、随底盘选装驾驶室。

底盘技术参数】

底盘型号

EQ1045SJ3CDF

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3308

轮胎规格

6.50R16,7.00R16

钢板弹簧片数

6/6+5,3/3+3,2/3+2,5/7+3

前轮距(mm)

1525,1519,1472

燃料种类

柴油

后轮距(mm)

1498,1516,1586,1458

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D20TCIF1

YCY24140-60

CA4DB1-11E6

ZD30D16-6N

CY4BK461

CY4BK161

Q23-115E60

H20-120E60

CA4DB1-13E6

Q28-130E60

D20TCIF11

昆明云内动力股份有限公司

广西玉柴机器股份有限公司

****汽车集团有限公司

东风轻型发动机有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

****汽车集团有限公司

安徽全柴动力股份有限公司

昆明云内动力股份有限公司

1999

2360

2207

2953

3707

3856

2300

2000

2207

2800

1999

93

103

81

120

95

105

85

90

95

96

93

用于城镇桶装生活垃圾物的收集、运输、卸料作业的专用车辆。装满垃圾的垃圾桶被车载提升机倒入车箱内,并通过卸料推板将箱内垃圾从前推到后,从而使垃圾较高密度、较均匀地分布在车箱内,直**装满为止;该垃圾车的收运方式是目前世界上广泛采用的垃圾收运方式,其专用装置的功能均以汽车发动机为动力,通过电控气、气控液或手动来**液压多路阀使各液压元件执行各种动作。车辆的箱体及污水箱均采用优质炭钢板全密封焊接结构,具有强度高、重量轻、不产生二次污染等优点。

该系列车型配装垃圾桶提升翻转机构,适用于120 升、140 升、240 升等塑料垃圾桶或金属垃圾桶。

垃圾车整车基本性能与原底盘车相同,用户请参阅原底盘车使用手册。本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。在使用车辆前,我们强烈要求您能够通读本说明书,并对其中的操作程序做到得心应手。我厂对产品将会进一步改进。产品的改进、性能的提高、结构的不断完善恕不另行通知,从而有某些说明不适用于您的特定车辆,敬请谅解。

蓝牌7.5方侧挂压缩车售后服务说明

 服务承诺:产品销售后一年或2.5万公里免费维修,超过 一年,只收取配件费,终身质保。

我们承诺,公司 对产品**负责;服务让顾客**满意。详细请见>>

服务承诺

售后服务: 底盘和上装三包售后服务一年或三万公里

付款方式: 预付定金生产,提车前付清余款 分期付款(手续简单)

分期付款: **付比率30%

运输方式: 来公司自提或公司物流部门代送车

郑重承诺:凡属本公司销售的产品,均保证全国上牌,如因我公司车辆问题不能上牌,将全额退款并赔偿客户损失。所有车型均采用原装底盘,我公司对产品质量严格把关,产品售后由我公司负责到底。上装部分免费保修一年,售后服务省内24小时到达,省外48小时到达,终身提供技术指导,终身配件成本供应。

快捷高效的售后服务

1、售后服务:专用改装部份:由我公司派专业人员上门维修、更换费用全免。(24小时内到场,节假日客流高峰48小时内到场)。底盘部分:依照行业相关规定国内三包一年或三万公里。由底盘生产厂家设在全国的服务站保养、维修。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

 ⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;

 ⑵ 掌握专用车的基本理论,性能以及功能;

 ⑶ 按程序能熟练的操作;

 ⑷ 能进行正常的日常维护,排除一般技术故障。



三、操作步骤

该车操作控制为3 个位置分别在驾驶室内(电控)、箱体前端手动(备用)和箱体前端提升机傍边(电控),均可以独立控制操作该车的工作。具体操作请遵循以下步骤进行。

在装载垃圾或卸料前,空载运转达到6 个标准气压时,挂上取力器(驾驶室内方向盘左下方),液压油泵开始工作,检查各部件有无泄漏或异常后,再按照操牌指示位置和操作方法进行操作;

同样,在该专用车的各项专用功能操作完成后,摘掉取力器,使液压系统停止工作。

挂桶及垃圾装载

首先将垃圾桶推移到提升机挂钩处,同时将桶提挂位放在挂钩上,推动提升机操作开关(或手柄)至上升位置,这时上盖油缸动作,从而带动提升机拉杆向上运动,垃圾桶被挂起,同时上盖也逐渐被打开;如图

机翻板一起上升到箱体顶端,上盖完全打开,并翻倒桶内垃圾至箱体;如图

松开提升机操作开关(或手柄)回中位,上盖油缸停止工作,提升机各部件和垃圾桶停止不动;将推动提升机操作开关(或手柄)至下降位置,这时上盖油缸收回,从而使提升机拉杆和垃圾桶向下翻转,垃圾桶逐渐被放下并松开,直至放回地面;松开提升机操作开关(或手柄)回中位,最后移开垃圾桶,完成一次垃圾装载的工作。
